一、概述
CG-JF-02局部放電及溫度監測裝置是安裝在配電網絡系統中的環網開關柜、電纜分支箱、箱變等一次開關設備上，用于在線監測局部放電、指示相應電纜區段的短路和接地故障以及實時溫度的一種在線監測裝置。脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以pc為單位的視在放電量，屬于定量性質的測量，能客觀反映電氣設備的絕緣狀態。在各種開關柜中，10kV及以上電壓等級環網柜由于安裝數量最大，故障次數也最多，造成的后果也很嚴重。因此，對10kV及以上電壓等級開關柜進行局部放電及升溫在線監測，不但能夠了解設備的絕緣狀況，還能夠及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其嚴重程度。該裝置還集成了電纜溫度、故障指示等功能，集測量、分析、診斷為一體，面板使用 OLED 屏幕顯示界面，方便巡檢人員判斷開關柜的絕緣狀況，降低運維成本，及時處理存在的絕緣隱患，提高配電設備運行的可靠性。
二、功能特點
1．實時溫度:電子CT在工作中檢測線纜溫度，并將實時數據通過光纖傳輸給主機,并在主機屏幕上顯示。
2．短路報警指示:當線路電流達到或超過預先設置的短路電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸給主機。
3．接地報警指示:當線路電流達到或超過預先設置的接地電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸?shù)街鳈C。
4．溫度報警指示：當線路溫度達到或超過預先設置的溫度整定值時，主機會自動進行告警，并帶有故障燈提示。
5．采用脈沖電流法的局放檢測技術，監測靈敏度高。
6．執行局部放電檢測的國際標準IEC60270，能對放電進行定量。
7．功能齊全，集成故障指示器、電纜測溫功能于一體。
8．采用自適應抗干擾技術，可有效消除現場背景噪聲干擾。
9．連續、實時在線監測設備絕緣缺陷，及時發現電氣設備運行狀態異常。
10．概率強度、放電頻度、帶電狀態、故障指示、電纜測溫等通過顯示屏就地顯示。
11．RS485通訊方式，可實現大數據綜合診斷，診斷結果更準確。
12．內置局部放電診斷分析和結合電纜頭溫度的告警算法，當監測到高壓設備發生局放時，LED告警燈常亮和繼電器告警接點發出設備異常告警。
13．調試可模擬各種故障情況，使得調試、測試更加方便高效。
三、技術參數
1. 測量范圍：0～1000pC
2. 靈敏度：不低于 10pC
3. 測量精度：放電強度測量不低于5%放電頻度測量不低于 2%
4. 頻帶范圍：100kHz～5MHz
5. 監測變量：概率強度、平均強度、放電頻次
6. 放電頻度：大于 6000（1s）
模擬采樣速率：大于1MS/s
脈沖分辨時間：大于2.8us
7． 高壓帶電指示參數
啟輝電壓： ≥額定電壓×0.35
閉鎖電壓： ≥額定電壓×0.65
工作壽命： ≥100000 小時
抗電強度： 接線端子對于外殼>2000V 1min
閉鎖輸出： 220VAC/3A（接點容量）；30VDC/3A（接點容量）
8. 短路故障電流測量范圍：200-1000A
報警出廠整定值：800A誤差±10%出廠按客戶需求設定
9. 接地故障電流測量范圍：8-50A
報警出廠整定值：20A/50A(可定制)誤差±10%出廠按客戶需求設定
10. 電纜溫度故障報警出廠整定值：60℃誤差±1%出廠按客戶需求設定
11. 電纜實時溫度測量范圍：－40℃~+120℃，誤差±0.5℃.
12. 工作電源：外部供電DC24V/DC48V/AC220V,電流＜200mA。（可選）
13. 自動復位時間：可通過顯示屏設定（默認 24 小時）
14. 防護等級：主機：IP54； 電子CT ：IP65
15. 主機工作環境：-40℃~+75℃
16. 通訊方式：RS485 通訊,支持MODBUS規約協議(默認 9600bps,8個數據位，無校驗，1個停止位)。
17. 使用范圍：20kV以下等級的系統中。
18. 外形尺寸：102×54×95mm；開孔尺寸：91×44mm
四、主要組件
CG-JF-02 局部放電及溫度在線監測裝置主要組件包括：監測主機、高壓帶電傳感器（不配套）、短路電流傳感器（含測溫功能）、接地電流傳感器及連接附件等。
4.1 在線監測主機

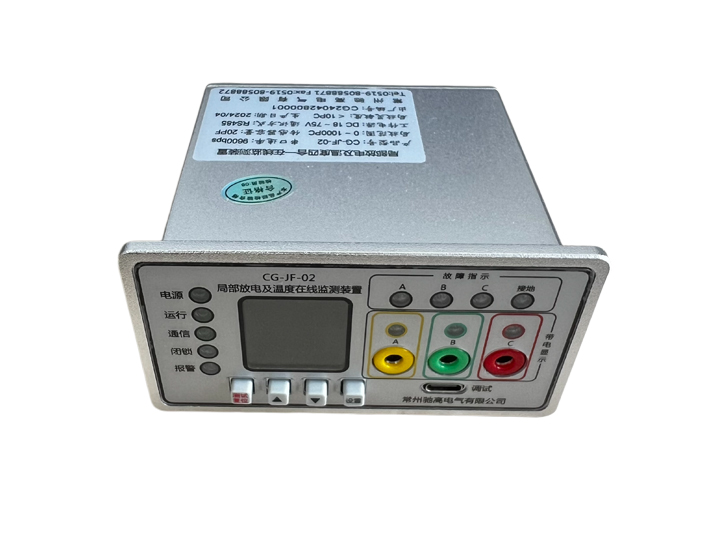

監測主機（圖1）包括信號處理模塊、主板及機殼、液晶屏、按鍵、接口等部件。主要功能有：信號放大、信號處理（如：數字濾波、波形測量、脈沖記數、波形數據、溫度信號等）、數據本地存儲、數據及故障信號通訊遠傳、帶電指示、故障指示、液晶屏人機交互。監測主機可接入3個高壓帶電傳感器、3個短路電流傳感器、1個接地電流傳感器。其中高壓帶電傳感器
與監測主機之間通過50Ω同軸線纜連接；短路接地電流傳感器與監測主機之間通過三芯屏蔽線連接；通過485總線和Modbus-RTU 協議組網遠程通訊，現場可采用供電通訊一體化的多芯電纜布線。
監測主機采用鋁合金外殼，結構高度集成化，體積小、外觀簡潔、安裝方便。面板式安裝，具有極強的電磁兼容性和抗干擾能力；采用可插拔式端子方便現場安裝接線。
監測主機外形尺寸為102mm*54mm*95mm及建議安裝開孔尺寸為91mm*44mm。
